CMS0806V271P151 寶宮貼片壓敏電阻
產品描述：

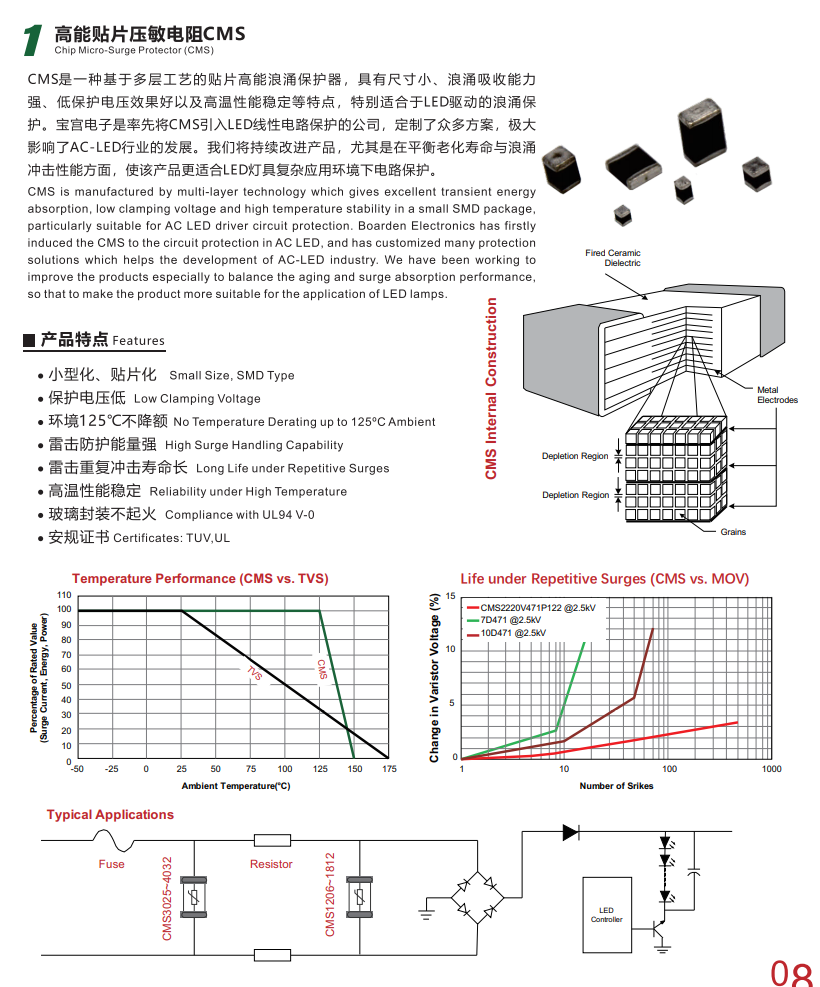

陶瓷微浪涌保護裝置（CMS）由半導體陶瓷制成，提供在小型SMD封裝中提供堅固的保護和出色的瞬態能量吸收。這些設備旨在抑制各種瞬態事件，包括IEC61000-4-2、IEC61000-4-5和其他標準中規定的瞬態事件用于電磁兼容性（EMC）。
這些器件采用陶瓷無引線芯片形式，消除了引線電感，確保了快速對瞬態浪涌的響應。此外，CMS瞬態抑制器與溫度無關抑制特性，提供-55℃至125℃的保護，比基于抑制器的保護要好得多關于硅半導體技術。
CMS-P系列專為交流電源線保護應用而設計。它的特點是電流非常大具有非常小的尺寸的保護能力，也具有非常快的響應，因此具有超低的箝位電壓。這些特性使CMS-P系列器件成為TVS的最佳替代品和金屬氧化物（MOV）的改進
高工作電壓應用。
? 多層結構提供更高的功耗
? 高浪涌電流能力
? 優于UL94V-0易燃性等級
? 環境溫度高達125oC時無溫度減額
? 低泄漏電流<30μA
? 固有雙向夾緊
? 低C放大電壓
? SMD型閥體尺寸0604、0806、1206、1210、1812、2220
? “零”引線電感
? 符合RoHS
貼片壓敏電阻型號 Part Number | 最大持續電壓 Maximum Continuous | 壓敏電壓 Nominal Varistor Voltage | 最大鉗位電壓 Max. Clamping | 能量 Energy | 峰值浪涌電流 Peak Pulse | CQC | UL | TUV | ||
| AC(V) | DC(V) | VN (V) | VC (V) | IC(A) | ET (J) | IPP (A) | ||||
| CMS0806V151P700 | 95 | 125 | 150[135-185] | 250 | 5 | 0.8 | 70 | ● | ||
| CMS0806V241P101 | 150 | 200 | 240[216-264] | 360 | 5 | 0.5 | 100 | ● | ● | ● |
| CMS0806V271P151 | 175 | 225 | 270[243-297] | 410 | 5 | 0.5 | 150 | ● | ● | ● |
| CMS0806V301P101 | 195 | 250 | 300[270-330] | 450 | 5 | 0.5 | 100 | ● | ||
| CMS0806V331P500 | 210 | 270 | 330[297-363] | 500 | 5 | 0.5 | 50 | ● | ||
| CMS0806V361P500 | 230 | 300 | 360[324-396] | 540 | 5 | 0.5 | 50 | ● | ||
| CMS0806V391P500 | 250 | 320 | 390[351-429] | 590 | 5 | 0.5 | 50 | ● | ● | |
| CMS0806V431P500 | 275 | 350 | 430[387-473] | 650 | 5 | 0.5 | 50 | ● | ● | ● |
| CMS0806V431P500-E | 275 | 350 | 430[387-473] | 650 | 5 | 0.7 | 70 | ● | ● | ● |
| CMS0806V471P500 | 300 | 385 | 470[423-517] | 710 | 5 | 0.5 | 50 | ● | ● | ● |
| CMS0806V471P500-E | 300 | 385 | 470[423-517] | 710 | 5 | 0.7 | 70 | ● | ● | ● |
| CMS0806V511P500 | 320 | 410 | 510[459-561] | 840 | 5 | 0.5 | 50 | ● | ● | |
| CMS0806V511P500-E | 320 | 410 | 510[459-561] | 840 | 5 | 0.7 | 70 | ● | ● | |
