NS4115 是一款外圍電路簡單的連續電流模式  的降壓型 LED 恒流驅動芯片。在輸入電壓高于 LED  電壓時，可以有效地用于驅動一顆或者多顆串聯  LED。輸出電流可調，最大可達 1A。適用于 3-36V 電  壓范圍的非隔離式恒流 LED 驅動領域。

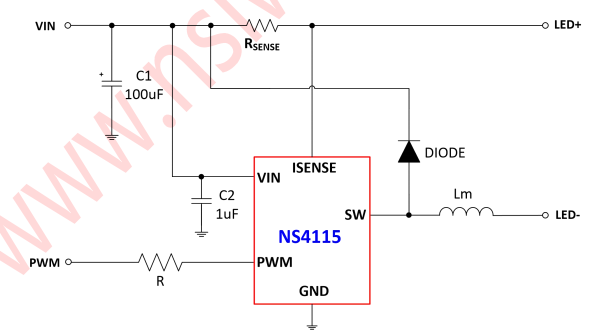

NS4115 內置功率開關和一個高端電流檢測電  路，可以使用外部電阻設置 LED 平均電流，并通過  PWM 引腳接收 PWM 調光。PWM 端口支持超小占  空比的 PWM 調光，可響應小于 50ns 的 PWM 脈寬  波形。

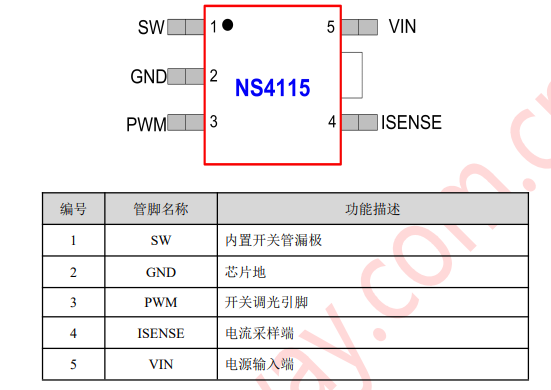

NS4115 采用 SOT89-5 的標準封裝。

特性

 ? 寬輸入電壓范圍：3-36V  ? 效率：最高可達 96%  ? 高達 1A 的恒電流輸出  ? 最大 1MHz 開關頻率  ? 平均電流工作模式  ? ±5%輸出電流精度  ? 單一管腳實現開/關和 PWM 調光  ? 智能過熱調節  ? 極少的外部元器件  ? 封裝：SOT89-5

應用范圍

? 低壓 LED 射燈/低壓工業用燈  ? 車載 LED 燈  ? LED 備用燈  ? LED 信號燈  ? LED 舞臺燈
